Porozumění jmenovité kapacitě paletového vozíku a středisku zatížení

Část 1: Zlaté pravidlo kapacity paletového vozíku

Jmenovitá nosnost paletového vozíku je platná pouze tehdy, když je těžiště nákladu zarovnáno s těžištěm nákladu specifikovaným výrobcem, obvykle 600 mm. Provoz mimo tuto vzdálenost spouští Snižování zatížení , což výrazně snižuje bezpečný limit zdvihu, aby se zabránilo selhání hydrauliky a převrácení. Na každých 100 mm se těžiště nákladu posune dopředu, skutečná nosnost může klesnout o 15 % až 20 %.

Část 2: Pochopení fyziky středu zatížení (LC)

The Střed zatížení (LC) je vodorovná vzdálenost od svislé plochy vidlic k těžišti nákladu. V globální manipulaci s materiálem, 600 mm je standardním měřítkem, protože představuje střed standardní palety 1200 mm.

Role průmyslového standardu 600 mm
Většina průmyslových palet (GMA nebo europalety) má hloubku 1200 mm. Rovnoměrné umístění závaží zajišťuje Těžiště (CoG) sedí přesně na značce 600 mm. Pokud používáte delší vidlice k přepravě dvou palet nebo nadrozměrných přepravek, CoG se posune směrem ke špičkám vidlic, čímž se z paletového vozíku stane nestabilní páka.

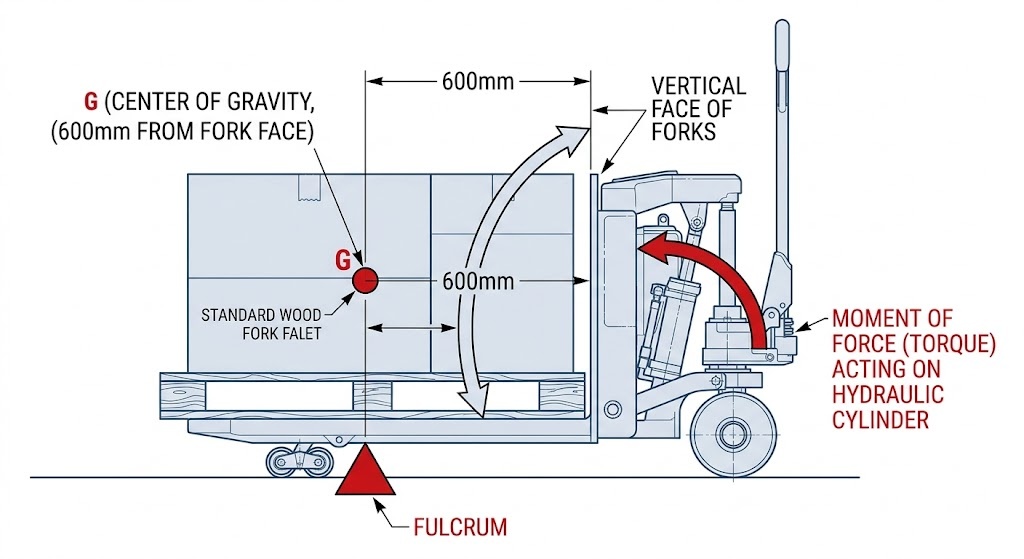

Princip páky a opěrný bod

Paletový vozík funguje jako a Páka třídy 1 . Přední zátěžová kola fungují jako Opěrný bod . Když se vzdálenost mezi nákladem a opěrným bodem zvětší, síla směrem dolů (točivý moment) vyvíjená na hydraulický systém a podvozek se exponenciálně zvyšuje, i když hmotnost nákladu zůstává stejná.

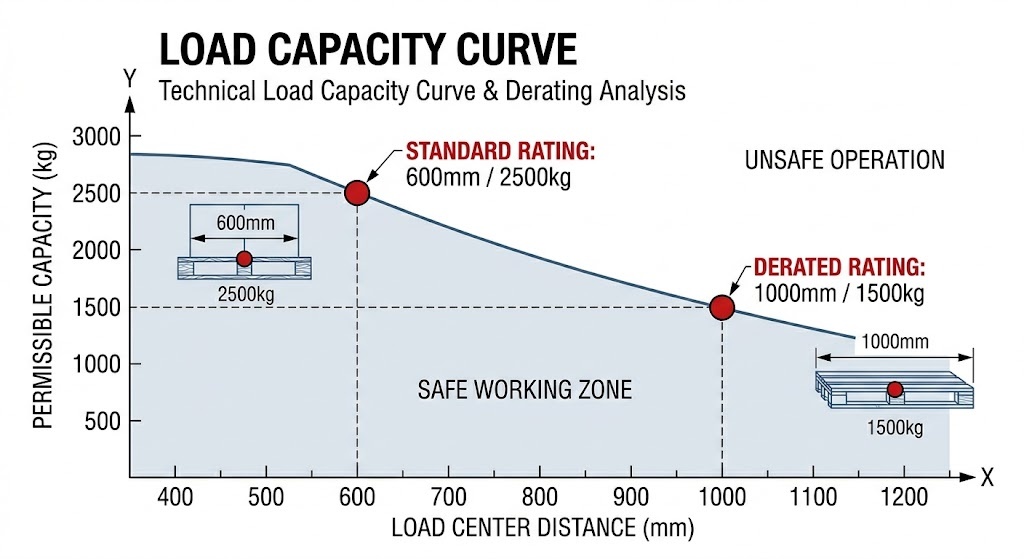

Část 3: Technická realita: Analýza snížení zátěže

Snižování zatížení je vypočítané snížení maximální nosnosti stroje při zvyšování těžiště nákladu. Toto je nelineární vztah diktovaný Princip okamžiků . Když se náklad vzdálí od paty vidlice, posune se mechanická výhoda a nadměrně namáhá hydraulická těsnění a podvozek.

Logika výpočtu odlehčení
Pro odhad bezpečné kapacity pro nestandardní zatížení používají odborníci poměr návrhového momentu ke skutečnému momentu.
Vzorec: Skutečná kapacita = (Jmenovitá kapacita * Standardní těžiště nákladu) / Nové těžiště nákladu

Příklad: Pro 2500 kg nákladní vozidlo, které se pokouší zvednout bednu s těžištěm 1000 mm:
(2500 * 600) / 1000 = 1500 kg.

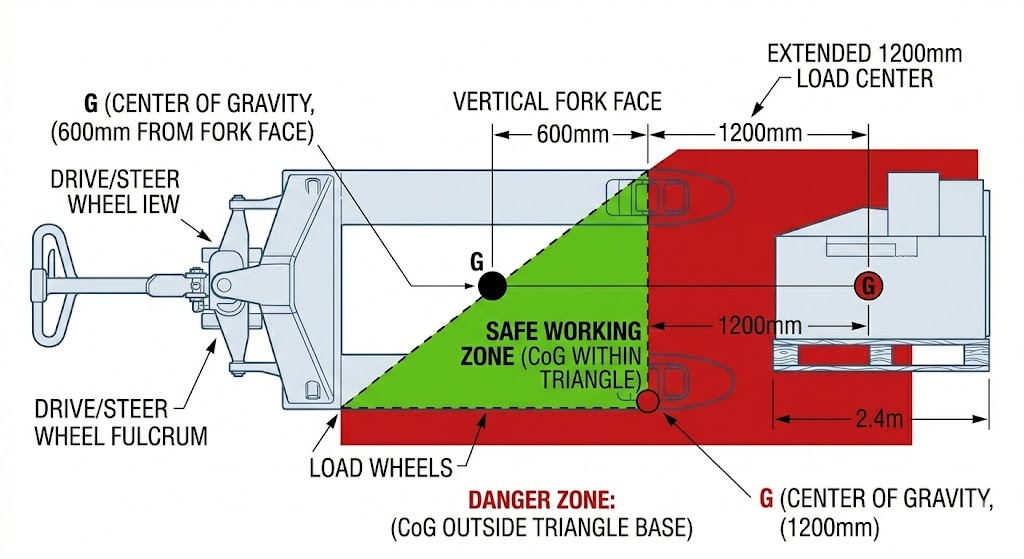

Část 4: Inženýrství pro stabilitu: Trojúhelník stability

Na rozdíl od čtyřkolových vysokozdvižných vozíků se paletový vozík při udržování rovnováhy spoléhá na specifickou geometrii. The Trojúhelník stability je tvořeno hnacím kolem (nebo volanty) a dvěma předními zátěžovými koly.

Vliv těžiště (CoG)

CoG musí po celou dobu zůstat v tomto trojúhelníku. Když je těžiště nákladu vysunuto, CoG se pohybuje směrem k „základně“ trojúhelníku (zátěžová kola). Jakákoli vnější síla – např Stupitelnost (navigace po 5% rampě) nebo odstředivá síla během ostré zatáčky – může vytlačit CoG mimo stopu, což vede k bočnímu převrácení nebo náklonu dopředu.

Dynamické faktory ovlivňující stabilitu

• Moment setrvačnosti: Rychlé zrychlení nebo nouzové brzdění s prodlouženým středem nákladu vytváří masivní skok v hydraulickém tlaku.
• Světlá výška: Velkokapacitní zatížení ve vysunutých středech způsobuje vychýlení (mírné ohnutí) vidlic. Pokud Snížená výška je již minimální (např. 85 mm), tento průhyb může způsobit, že vidlice škrábou o zem, což vede k náhlým zastavením.

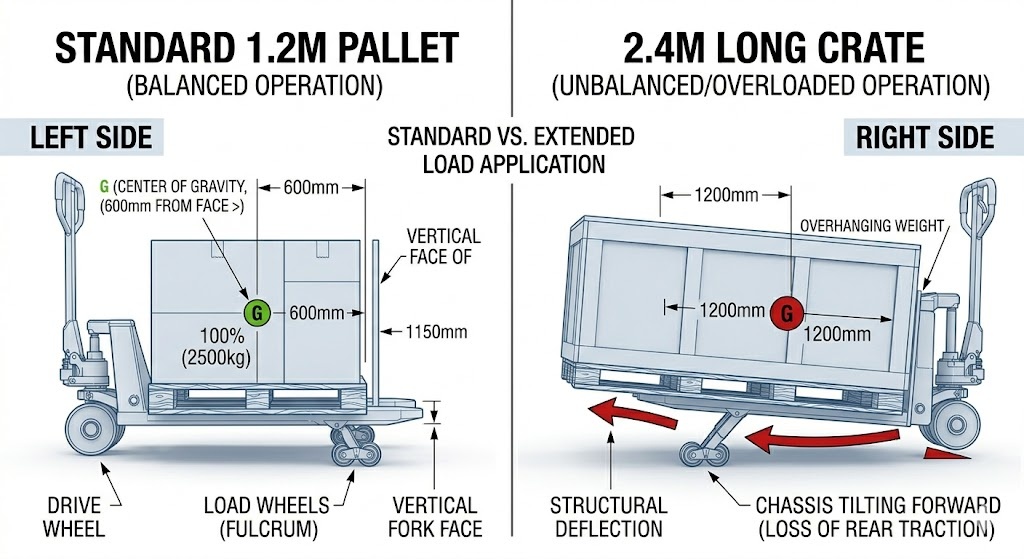

Část 5: Odvětvové strategie výběru

Výběr paletového vozíku na základě Jmenovitá kapacita sama o sobě je běžnou chybou při zadávání veřejných zakázek. Vysoce výkonná prostředí vyžadují odpovídající Zbytková kapacita na specifický profil zatížení průmyslu.

Standardní sklad (FMCG)

• Požadavek: Vysoká účinnost cyklu pro standardní palety 1200 mm.
• strategie: Držte se 1150 mm x 540 mm konfigurace vidlice. Tím je zajištěno Střed zatížení zůstává na 600 mm při zachování 100 % jmenovité kapacity a optimálního poloměru otáčení (Ast).

Konstrukce a těžká výroba

• Požadavek: Manipulace se soustředěnými břemeny (stroje) nebo distribuovanými dlouhými břemeny (dřevo/trubky).
• strategie: Pro zatížení delší než 1500 mm, a Heavy-Duty 3500 kg podvozek je často vyžadováno, aby bezpečně unesl náklad 1500 kg kvůli Snižování zatížení efekt. Ověřte Stupitelnost při použití ramp, protože prodloužené těžiště nákladu snižují trakci na hnacím kole.

Chladicí řetězec a farmacie

• Požadavek: Dodržování hygieny a stabilita v nízkoteplotních trakčních prostředích.
• strategie: Použijte Nerezová ocel modely se speciálním netoxickým hydraulickým olejem. Uvědomte si, že chladné prostředí může ovlivnit konzistenci hydraulického tlaku; ujistěte se, že jednotka má vlastnosti a Přetlakový pojistný ventil aby se zabránilo strukturální únavě během špiček „Moment síly“.

Část 6: Často kladené otázky (FAQ)

Q1: Mohu zvednout 2000 kg náklad, pokud je můj paletový vozík dimenzován na 2500 kg?
odpověď: Ano, ale pouze pokud je těžiště nákladu 600 mm nebo méně. Pokud zvedáte nestandardní nebo nadrozměrné břemeno, kde těžiště přesahuje 600 mm, Snižování zatížení efekt snižuje vaši skutečnou bezpečnou kapacitu. Například při těžišti 1 000 mm může nákladní vozidlo o hmotnosti 2 500 kg bezpečně zvládnout pouze přibližně 1 500 kg.

Q2: Jak délka vidlice ovlivňuje stabilitu paletového vozíku?
odpověď: Délka vidlice určuje umístění Opěrný bod Point . Zatímco delší vidlice (např. 1800 mm) umožňují přepravu nadměrného nákladu, posouvají těžiště nákladu dále od hnacího kola. Tím se zvyšuje Moment of Force na hydraulickém systému a přesune těžiště (CoG) směrem k okraji Trojúhelník stability , čímž se zvyšuje riziko převrácení.

Q3: Co je to „zbytková kapacita“ při manipulaci s materiálem?
odpověď: Zbytková kapacita je skutečná nosnost zařízení ve specifické, nestandardní konfiguraci. Na rozdíl od Nominální jmenovitá kapacita (maximální hmotnost za ideálních podmínek), zbytková kapacita zohledňuje faktory snižující zatížení, jako jsou rozšířené těžiště nákladu, použití příslušenství nebo výšky zdvihu.

Q4: Proč můj elektrický paletový vozík ztrácí trakci při přepravě dlouhých nákladů?
odpověď: To je obvykle způsobeno Naklápění podvozku způsobené prodlouženým těžištěm nákladu. Když je hmotnost nákladu soustředěna příliš vpředu (mimo přední zátěžová kola), vytváří pákový efekt, který zvedá zadní hnací kolo. To snižuje tlak směrem dolů potřebný pro trakci, což vede k prokluzování kol a zhoršenému brzdění.
