Jak číst štítek s nosností vysokozdvižného vozíku: Kompletní průvodce s příklady

Rychlá odpověď

Štítek s kapacitou vysokozdvižného vozíku vám řekne maximální bezpečné zatížení vozík může přepravovat za určitých podmínek. Nejdůležitější jsou tři čísla: (1) jmenovitá kapacita v librách nebo kg, (2) těžiště v palcích nebo mm – vzdálenost od čela vidlice k těžišti nákladu a (3) maximální výška zdvihu . Všichni tři spolupracují. Změňte kterýkoli z nich a jmenovitá kapacita se také změní. 5000 lb vysokozdvižný vozík ne vždy zvedne 5 000 lb – přečtěte si každý řádek štítku, než naložíte.

24 palců

Staardní těžiště nákladu

Většina jmenovitých nosností se počítá při těžišti 24 palců (600 mm).

30–50 %

Pokles kapacity

Typické snížení kapacity při zvedání v plné výšce oproti úrovni země

29 CFR

1910.178(a)(6)

Předpis OSHA vyžadující vždy čitelný štítek s údaji na každém vysokozdvižném vozíku

Počet úmrtí za rok (USA)

Každoroční úmrtnost vysokozdvižných vozíků – přetížení a převrácení jsou hlavní příčinou

1. Co je nosná deska vysokozdvižného vozíku?

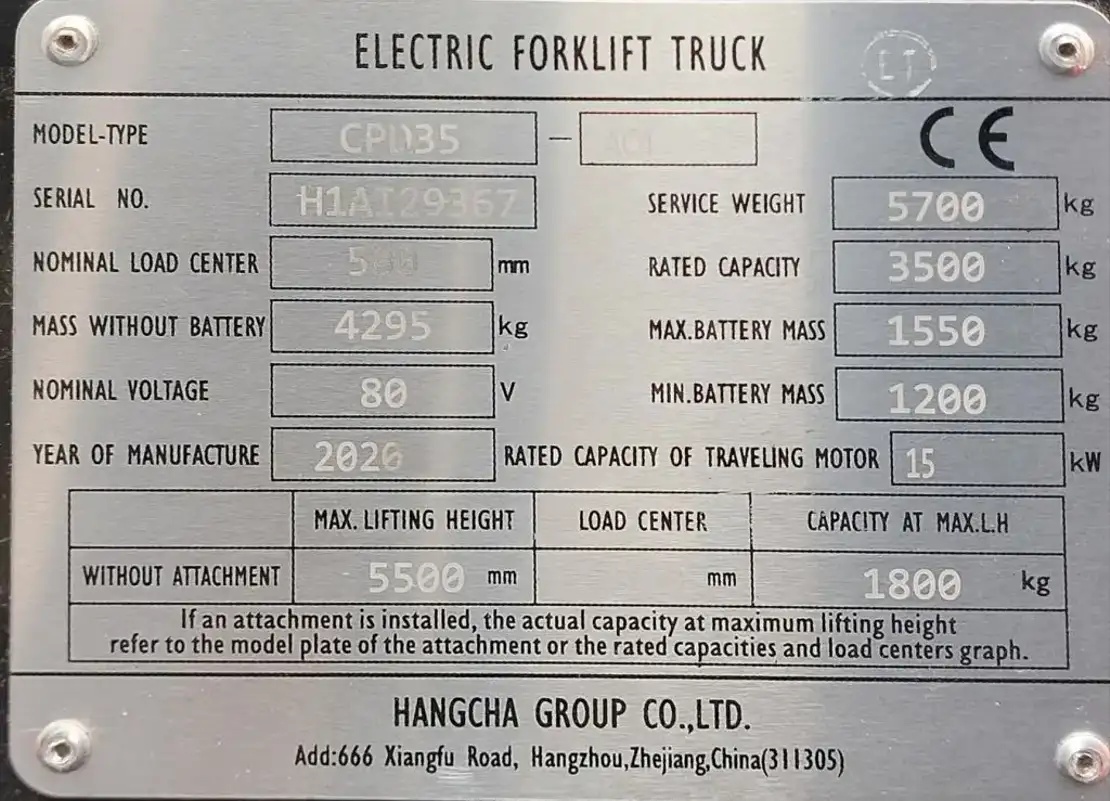

Štítek s nosností – také nazývaný datový štítek, typový štítek nebo štítek se závažím – je kovový štítek trvale namontovaný na každém vysokozdvižném vozíku, obvykle na palubní desce nebo na předním stožáru, kde jej operátor vidí ze sedadla. Není to návrh. Pod OSHA 29 CFR 1910.178(a)(6) , každý vysokozdvižný vozík musí nést trvanlivý, korozivzdorný typový štítek, který je vždy čitelný. Provozování vysokozdvižného vozíku s chybějícím, poškozeným nebo nečitelným štítkem je citovatelné porušení OSHA.

Deska je instalována výrobcem a ověřena národně uznávanou zkušební laboratoří (NRTL), jako je UL nebo FM. Per ANSI/ITSDF B56.1 , uvedená nosnost je výsledkem buď fyzického testu naklápěcího stolu, nebo technického výpočtu pokrývajícího nejhorší případ stability vozíku. Není to odhad - je to testovaný, certifikovaný limit.

Provozní pravidlo: Nikdy nepoužívejte vysokozdvižný vozík, pokud štítek s nosností chybí, je nečitelný nebo nebyl aktualizován tak, aby odrážel příslušenství nebo úpravy. Před opětovným uvedením vozíku do provozu požádejte svého prodejce nebo kvalifikovaného technika o výměnu štítku.

2. Každé pole na talíři - a co to vlastně znamená

Štítky s kapacitou se mírně liší podle výrobce a typu nákladního vozidla, ale OSHA a ANSI nařizují sadu klíčových polí, která se musí vždy objevit. Zde je každé pole, co znamená a proč na něm záleží:

    Ukázka nosné desky - Elektrický vysokozdvižný vozík s protizávažím
      TYP VOZIDLA
      E
      MODEL
      FB25X
      JMENOVITÁ KAPACITA
      5 511 LB / 2 500 KG
      NÁKLADNÍ CENTRUM
      24 IN / 600 MM
      MAX. VÝŠKA ZDVIHU
      130 IN / 3 300 MM
      HMOTNOST VOZIDLA
      9 260 LB / 4 200 KG
      HMOTNOST BATERIE (MIN/MAX)
      1 540 / 1 760 LB
      TYP STOŽÁRU
      3-STUPŇOVÝ / PLNÝ ZDVIH ZDARMA
      PŘÍLOHA
      SIDE-SHIFTER
      KAPACITA S PŘÍLOŽKOU
      4 850 LB / 2 200 KG

Pole	Co vám to říká	Častá chyba
Typové označení nákladního vozidla např. E, G, LP, DS, EX	Zdroj napájení a klasifikace nebezpečného prostoru. E = elektrický; G = benzín; LP = kapalný propan; DS = diesel; EX = odolnost proti výbuchu	Za předpokladu, že jakýkoli elektrický vozík je bezpečný v klasifikovaných nebezpečných oblastech – schváleny jsou pouze vozíky s hodnocením EX
Jmenovitá kapacita	Maximální zatížení, které může vozík bezpečně zvednout – ale pouze při uvedeném těžišti nákladu a výšce zdvihu. Nejedná se o absolutní strop nezávislý na těchto podmínkách	Zacházení s jmenovitou nosností jako s pevným číslem bez ohledu na polohu nebo výšku nákladu
Střed zatížení	Vodorovná vzdálenost od předního čela vidlic k těžišti nákladu. Standardní je 24 palců (600 mm). Jmenovitá kapacita platí pouze pro tuto přesnou vzdálenost	Nezohledňuje zatížení širší než 48 palců – jejich těžiště leží nad 24 palců, což snižuje efektivní kapacitu
Maximální výška zdvihu	Výška, na kterou platí uvedená kapacita. Se zvyšující se výškou zdvihu se zbytková nosnost snižuje – tento vztah ukazuje samostatný graf zbytkové nosnosti na sloupu	Při zvedání do 4 m ve skladu s vysokými regály stále platí předpoklad plné jmenovité kapacity
Hmotnost nákladního vozidla (provozní hmotnost)	Hmotnost samotného vozíku včetně baterie pro elektrické modely. Rozhodující pro výpočty zatížení podlahy a plánování kapacity výtahu	Zapomínáme, že naložený vysokozdvižný vozík na výtahu = váha nákladního vozidla váha nákladu. Kombinovaná hmotnost může překročit jmenovité hodnoty výtahu
Hmotnost baterie (min/max)	Pouze elektrické vozíky. Funkce protizávaží je částečně prováděna baterií - pokud je instalována lehčí baterie, jmenovitá kapacita je neplatná a musí být přepočítána	Výměna za menší/lehčí baterii bez aktualizace štítku s kapacitou
Typ stožáru	2-stupňový, 3-stupňový, 4-stupňový nebo plný volný zdvih. Určuje, jak se vozík zvedá a v jaké výšce je omezena viditelnost. Kapacita v plné výšce závisí na typu stožáru	Výměna stožáru bez opětovné certifikace štítku s nosností
Příloha (pokud je nainstalována)	Jakékoli jiné než tovární příslušenství (boční posuv, svorka, manipulátor bubnu) zvyšuje hmotnost a posouvá těžiště nákladu dopředu, čímž snižuje kapacitu. Druhý řádek na štítku ukazuje upravenou kapacitu s nainstalovaným příslušenstvím	Použití základní jmenovité kapacity, když je nasazeno přídavné zařízení – platí čára nižší kapacity přídavného zařízení
Schvalovací značka NRTL	Potvrzení, že národně uznávaná zkušební laboratoř (UL, FM, CSA) ověřila specifikace. Vyžaduje OSHA 29 CFR 1910.178(a)(3)	Přijetí náhradní desky z necertifikovaného zdroje

3. Střed nákladu: Nejčastěji nepochopené číslo na štítku

Střed nákladu je jedním z nejvíce nepochopených konceptů v provozu vysokozdvižných vozíků. Jmenovitá nosnost na štítku předpokládá, že těžiště nákladu je umístěno přesně v uvedené vzdálenosti těžiště nákladu od čela vidlice – typicky 24 palců (600 mm). To odpovídá standardní paletě o hloubce 48 palců s rovnoměrně rozloženou hmotností.

Posuňte těžiště nákladu dále – protože náklad je hlubší, na jedné straně těžší nebo protože přídavné zařízení tlačí náklad dopředu – a vozík se stává méně stabilním. Efektivní bezpečná kapacita klesá. SPZ se nemění. Vaše míra bezpečí ano.

Jak centrum zatížení ovlivňuje skutečnou kapacitu

Vztah je zhruba úměrný. Tento vzorec použijte k odhadu upravené nosnosti, když se vaše těžiště nákladu liší od hodnoty desky:

    Vzorec pro úpravu kapacity
    Upravená kapacita = jmenovitá kapacita x (jmenovité těžiště zatížení / skutečné těžiště zatížení)
         Příklad:        Nákladní vůz 5 000 lb dimenzovaný na 24 ve středu nákladu.
    Váš náklad má těžiště ve vzdálenosti 36 palců od čela vidlice.
    Upravená kapacita = 5 000 x (24 / 36) =         3,333 lb
    Ztratili jste 33 % své jmenovité kapacity – aniž byste se dotkli talíře.

Střed skutečného zatížení	5 000 lb nákladní vůz (s jmenovitým rozměrem 24 palců)	Zbývající kapacita	Typický scénář
24 palců (600 mm)	5 000 lb	100 %	Standardní paleta 48 x 40, rovnoměrné zatížení
30 palců (762 mm)	4 000 lb	80 %	60palcová hluboká paleta nebo přední těžký náklad
36 palců (914 mm)	3,333 lb	67 %	72palcová hluboká zátěž nebo nástavec zvyšující dosah
48 palců (1 219 mm)	2 500 lb	50 %	Zátěž 96 palců nebo prodloužená svorka velkého bubnu

Mýtus protiváhy: Někteří operátoři se domnívají, že přidání hmotnosti na zadní část vysokozdvižného vozíku zvyšuje jeho nosnost. To ne. Přidání protizávaží mění těžiště vozíku a manipulační vlastnosti – nemění to certifikovanou jmenovitou nosnost na desce a vytváří nová rizika převrácení v různých směrech. Nikdy neupravujte protizávaží bez písemného souhlasu výrobce a nového štítku.

4. Výška zdvihu a zbytková kapacita

Jmenovitá nosnost na štítku platí při konkrétní výšce zdvihu – obvykle na úrovni země nebo nízké pojezdové výšce. Když se stožár vysouvá nahoru, stávají se dvě věci, které snižují bezpečnou nosnost: těžiště vozíku se zvedne a dopředný pákový efekt na přední nápravě se zvětší. Tomu se říká zbytková kapacita - skutečná využitelná kapacita v dané výšce.

Zbytková kapacita je uvedena na a samostatná mapa namontovaná na stožáru , nikoli na štítku s kapacitou. Ve skladech s vysokými regály – což je nejčastější nastavení, kde na tom záleží – operátoři, kteří čtou pouze štítek s kapacitou a ignorují tabulku zbytků, pracují v nejnebezpečnějších okamžicích naslepo.

Zbytková kapacita – 5 000 lb vysokozdvižný vozík (ilustrativní)

Pozemní (cestování)

5 000 lb - 100%

6 stop (1,8 m)

4 400 lb – 88 %

10 stop (3 m)

3 900 lb – 78 %

15 stop (4,6 m)

3 200 lb – 64 %

20 stop (6,1 m)

2 600 lb – 52 %

Poznámka: Hodnoty jsou ilustrativní. Vždy se řiďte specifickou tabulkou zbytkové nosnosti namontovanou na sloupu vašeho vozíku. Skutečné údaje se liší podle modelu, typu stožáru a příslušenství.

Praktický důsledek: vysokozdvižný vozík o hmotnosti 5 000 lb, který umísťuje palety na 20stopý regál, může v této výšce bezpečně zvládnout pouze 2 500–2 800 lb. Pokud váš náklad váží 4 000 lb a skládáte je na 20 stop, pokaždé překračujete bezpečné limity – a štítek s kapacitou vám dal správné číslo. Jen jste také nečetli stěžňový graf.

5. Nástavce: Když se deska změní

Jakékoli jiné než tovární příslušenství namontované na vysokozdvižný vozík – boční posuv, rotátor, svorka, bubnový manipulátor, push-pull, jedno-dvojité – má dva účinky na jmenovitou kapacitu:

Samotná příloha něco váží - obvykle 200 až 1 000 lb v závislosti na typu. S tím se zachází jako s nákladem, který již veze nákladní automobil, čímž se snižuje to, co zbývá pro skutečnou paletu
Přídavná zařízení posouvají těžiště nákladu dopředu - přidání mechanického dosahu posouvá těžiště nákladu dále od přední nápravy, čímž se snižuje stabilita a tím i efektivní nosnost

Pod OSHA 29 CFR 1910.178(a)(5) and ANSI B56.1 , každé příslušenství vyžaduje před instalací písemný souhlas výrobce. Po schválení musí být štítek s nosností aktualizován, aby uváděl kombinovanou hmotnost nákladního vozidla a přídavného zařízení a revidovanou nosnost v maximální výšce s nainstalovaným přídavným zařízením.

Typ přílohy	Typická hmotnost	Typický dopad na kapacitu	Je vyžadována aktualizace desky
Boční řazení	200-350 lb	-300 až -500 lb při jmenovité kapacitě	Ano
Otočná svorka	500-900 lb	-800 až -1500 lb	Ano
Single-double (rozmetadlo vidlí)	300-500 lb	-500 až -1 000 lb (plus změna středu nákladu)	Ano
Manipulátor bubnu	150-400 lb	-300 až -600 liber	Ano
Prodloužené vidlice (nad tovární délku)	Liší se	Významné - těžiště nákladu se posouvá proporcionálně k prodloužení vidlice	Ano

Přílohy mají vlastní štítky s údaji. Podle OSHA a ANSI musí mít každé přídavné zařízení svůj vlastní štítek s údaji o hmotnosti přídavného zařízení, maximální nosnost kombinace vozíku a přídavného zařízení a upozornění, že skutečnou provozní kapacitu naleznete na štítku vozíku. Pokud je na připojovacím štítku uvedena kapacita, která je vyšší, než uvádí revidovaný štítek nákladního vozidla, vždy rozhoduje nižší číslo.

6. Označení typu nákladního vozidla: Vysvětlení písmenového kódu

Typové označení nákladního vozidla na štítku s nosností není jen identifikátor paliva. Jedná se o bezpečnostní klasifikaci definovanou OSHA a ANSI, která určuje, kde je nákladní vozidlo legálně povoleno provozovat na základě rizik pro životní prostředí.

kód	Zdroj napájení	Hodnocení nebezpečné oblasti	Typické použití
E	Elektrický	Obecné (neklasifikované) oblasti	Standardní sklady, sklad hotových výrobků
ES	Elektrický	Oblasti, kde se v malých množstvích mohou vyskytovat hořlavé výpary	Zařízení s občasným použitím rozpouštědel
EE	Elektrický	Oblasti se středním rizikem hořlavých výparů nebo prachu	Manipulace s obilím, určité skladování chemikálií
EX	Elektrický	Klasifikovaná nebezpečná místa (NEC třída I/II Div. 1)	Oblasti farmaceutických API, skladování rozpouštědel, zařízení pro nátěry
G	Benzín	Obecné (venkovní nebo dobře větrané prostory)	Sklady řeziva, venkovní stavby, nakládací rampy
LP / LPS	Kapalný propan	LP = obecný; LPS = ochrana některé klasifikované oblasti	Výdej potravin, chladírenské nakládací doky, venkovní dvůr
D / DS / DY	Diesel	D = obecný; DS / DY = další zabezpečení	Těžké venkovní provozy, přístavy, staveniště

7. Kdy musí být deska aktualizována

Štítek s kapacitou je živý dokument. Jakákoli změna vozíku, která ovlivní kapacitu, rozložení hmotnosti nebo bezpečný provoz, vyžaduje aktualizaci štítku – a písemný souhlas výrobce před provedením této změny. Podle OSHA nebo ANSI to není volitelné.

Změna	Je vyžadována aktualizace desky	Vyžaduje se schválení výrobce
Přidání jiného než továrního příslušenství (boční posuv, svorka atd.)	Ano	Ano - written approval required first
Výměna baterie za jinou hmotnost	Ano	Ano if outside min/max range on plate
Výměna stožáru za jiný typ nebo výšku	Ano	Ano
Prodloužení nebo prodloužení vidlic	Ano	Ano
Úprava protizávaží	Ano	Ano - and rarely granted
Běžná údržba (olej, filtry, pneumatiky stejné specifikace)	Ne	Ne

Pokud je původní výrobce mimo provoz nebo nereaguje, OSHA umožňuje a Kvalifikovaný registrovaný profesionální inženýr provést bezpečnostní analýzu a změnu písemně schválit. Štítek musí být aktualizován, než se vozík vrátí do provozu.

8. Co dělat, když štítek chybí nebo je nečitelný

Vysokozdvižný vozík bez čitelného štítku s nosností musí být okamžitě vyřazen z provozu. Toto není výzva k posouzení – je to přímý požadavek OSHA podle 29 CFR 1910.178(a)(6).

Postup:

Označte náklaďák - připevněte upozornění na zablokování/označení zabraňující provozu, dokud nebude deska vyměněna
Najděte model a sériové číslo - obvykle vyraženo na rámu v blízkosti upevnění ochranné střechy nebo pod kapotou. Toto potřebujete k objednání náhradního
Kontaktujte výrobce nebo autorizovaného prodejce - uveďte model, sériové číslo a všechny známé přílohy. Většina výrobců může vydat certifikovaný náhradní štítek během několika pracovních dnů
Pokud výrobce již nepracuje - kontaktujte kvalifikovaného registrovaného profesionálního inženýra, aby posoudil vozík a vydal certifikovaný náhradní štítek. Nepokoušejte se znovu vytvořit desku z paměti nebo starých záznamů bez technického odhlášení
Zkontrolujte úplnost nové desky - ověřte, že obsahuje všechna pole vyžadovaná OSHA a ANSI a odráží všechny aktuálně nainstalované přílohy

Připomenutí kontroly před směnou: OSHA vyžaduje kontrolu každého vysokozdvižného vozíku před směnou před každou směnou. Čitelnost štítku je součástí této kontroly. Pokud je deska vybledlá, poškrábaná nebo částečně zakrytá, zdokumentujte ji a zahajte výměnu – nečekejte na úplnou chybu kontroly.

9. Rychlá reference operátora: Načtení destičky za 60 sekund

Před každou směnou by si operátoři měli projít tuto sekvenci:

Je štítek přítomen a plně čitelný? Pokud ne - označte vozík, neprovozujte jej.

Jaké je typové označení nákladního vozidla? Potvrďte, že odpovídá oblasti, ve které budete působit.

Jaká je jmenovitá nosnost a v jakém těžišti? Napište nebo zapamatujte si číslo. Standardní 48palcové palety = 24palcové těžiště. Širší nebo delší náklad = těžiště nákladu se vysouvá, kapacita klesá.

Je nainstalována příloha? Pokud ano, použijte nižší číslo kapacity na připojovací šňůře desky – nikoli základní jmenovitou kapacitu.

Budete zvedat nad 10 stop? Pokud ano, vyhledejte a přečtěte si před naložením tabulku zbytkové nosnosti na stožáru.

Odpovídá náklad, který se chystáte vybrat, těmto podmínkám? Pokud požadovaná hmotnost, hloubka nebo výška nákladu překračuje to, co povoluje tabulka štítků a sloupů, nezvedejte. Eskalujte nadřízenému.

Často kladené otázky

Co se stane, když překročím jmenovitou kapacitu?

Překročení jmenovité nosnosti destabilizuje vozík posunutím kombinovaného těžiště dopředu přední nápravy – bodu překlopení. Když k tomu dojde, přední kola fungují jako opěrný bod a vozík se nakloní dopředu a rozdrtí cokoli před sebou, včetně obsluhy. Převrácení jsou hlavní příčinou vážných úmrtí na vysokozdvižných vozíkech. Dokonce i zátěž mírně převyšující kapacitu zvyšuje riziko převrácení, protože před přidáním jakýchkoli dynamických faktorů (zatáčení, brzdění, nerovnosti podlahy) je snížena rezerva stability.

Mohu zvýšit kapacitu přidáním protizávaží?

Ne. Přidáním protizávaží se změní ovládání vozíku a těžiště, ale nezvýší se jeho certifikovaná jmenovitá nosnost. Jak OSHA, tak ANSI zakazují úpravu protiváhových opatření bez písemného souhlasu výrobce – a výrobci tento souhlas udělují jen zřídka, protože změna vytváří nová rizika nestability v jiných směrech. Jmenovitá kapacita na štítku se nezvyšuje bez ohledu na to, co je přidáno do zadní části vozíku.

Je jmenovitá kapacita v kilogramech nebo librách?

Většina desek v USA ukazuje obojí. Mnoho mezinárodních výrobců (včetně Hangcha) uvádí zařízení v kilogramech jako primární jednotku a libry jako sekundární údaj. Před použitím čísla si vždy ověřte, která jednotka platí. Běžnou chybou je čtení štítku s metrickou nosností (např. 2 500 kg = 5 511 lb) a zacházení s 2 500 jako s číslem v librách – to by vedlo k dramatickému nedostatečnému využití vozíku. Naopak čtení libry jako kilogramů by znamenalo katastrofální přetížení.

Potřebuje použitý vysokozdvižný vozík nový štítek s nosností?

Původní štítek zůstává platný, pokud je čitelný a přesně odpovídá aktuální konfiguraci vozíku. Při nákupu použitého vysokozdvižného vozíku okamžitě zkontrolujte štítek a ověřte, že odpovídá skutečnému nákladnímu automobilu - správný model, všechna nainstalovaná příslušenství a hmotnostní rozsah baterie u elektrických modelů. Pokud předchozí vlastník přidal příslušenství bez aktualizace štítku, jedná se o aktuální porušení předpisů, které musí být napraveno před uvedením vozíku do provozu ve vašem zařízení.

Jaký je rozdíl mezi štítkem nosnosti a tabulkou zbytkové nosnosti?

Štítek s nosností uvádí maximální jmenovitou nosnost při specifikovaném těžišti nákladu a základní výšce zdvihu. Tabulka zbytkové nosnosti – namontovaná samostatně na stožáru – ukazuje, jak se tato nosnost mění s rostoucí výškou zdvihu. Při jakékoli operaci nad nízkou pojezdovou výškou je nutné číst oba společně. Samotná nosná deska nestačí pro provoz s vysokými regály.
